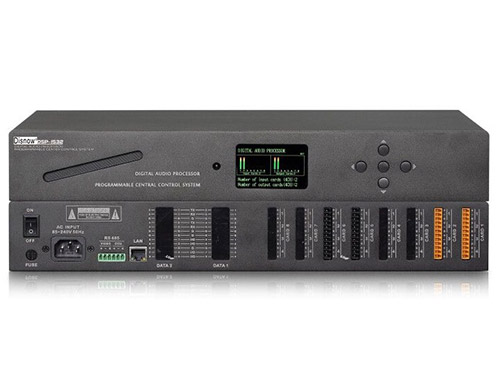

插卡式音频矩阵_南京胜之奇电子科技有限公司

Disnow 插卡式音频矩阵采用插卡式设计，可根据现场需求配置数字或模拟输入、输出卡，内置插卡式可编程中控系统，使得与各种硬触点及逻辑控制系统的连接变得更为便捷，还能自由配置输入输出。

1、输出信号：正反向、静音，“最大输入数量”：16。“最大输出数量”：16。

2、232 串口数量：1，485 串口数量：1。

3、GPIO 数量：8，可自由配置输入输出。

4、RJ45 数量：1，USB 数量：1，可支持录播。

5、“最大模拟增益”：-60dB。幻像供电：48V。

6、输入输出量化：48KHz/24bit。A/D 动态范围：120dB。

7、输入共模抑制：80 dB @ +24dBu @60Hz。

8、输入阻抗：20kΩ balance，10kΩ unbalance。

9、最大输入：24dBu。D/A 动态范围：120dB。

10、通道隔离度：100dB。频率响应：20～20kHz (±0.25dB)。

11、总谐波失真(THD+N)：≤0.002% @1kHz，+4dBu。

12、输出阻抗：100 Ω balance，50 unbalance，最大输出：24dBu。

13、工作电源：AC 90V-260V AC，50Hz /60Hz。工作温度：0-40℃。

1、模拟输入：信号灵敏度、静音、正反向、幻想供电。

2、测试信号发生：正弦波、粉红噪声、白噪声。

3、扩展器：阀值、比例、启动时间、恢复时间。

4、均衡器：5段参量均衡、中心频率、增益、Q值。

5、压缩器：阀值、比例、启动时间、恢复时间。

6、自动增益：阀值、目标阀值、比例、启动时间、恢复时间。

7、自动混音：抑制了背景噪声，提高了语言清晰度。

8、反馈抑制器：通过参数设置消除不必要的声反馈。

9、内置功能：RS-485接口用于控制外部其它设备功能。

10、限幅器：阀值、启动时间、恢复时间。

11、输入信号处理设置完成后，经混音器分配到输出通道。

12、延时器：延时时间、延时距离。

13、分频器：高通滤波、低通滤波。

14、均衡器：31段参量均衡、中心频率、增益、Q值。

Disnow 插卡式音频矩阵产品类型为：音频处理器矩阵系列产品

1、插卡式设计，可根据现场需求配置数字或模拟输入、输出卡。

2、输出每通道拥有前级放大、信号发生器、扩展器、压缩器、5段参量均衡器、自动混音、反馈抑制器。

3、每通道设置独立，不影响任何通道使用，通道数量可随时升级。

4、内置SHARC高速浮点运算DSP芯片，24位数模的转换，96KHz采样频率。

5、使用墙装数字控制器可对系统进行多分区预设和远程音量控制。

6、内置插卡式可编程中控系统，使得与各种硬触点及逻辑控制系统的连接变得更为便捷。
